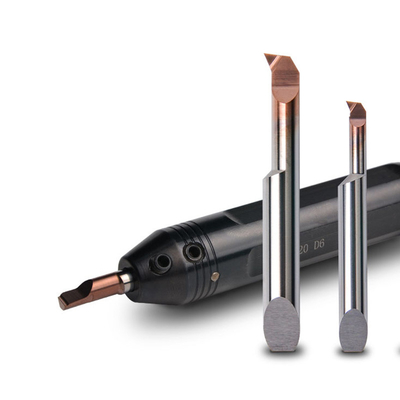

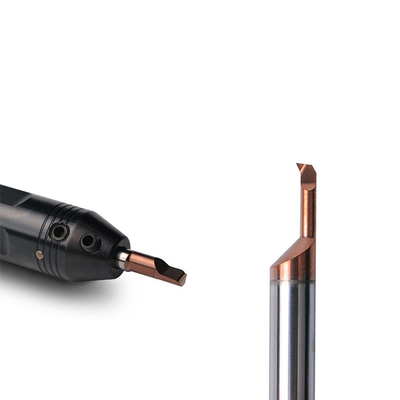

Zamykanie precyzyjnego narzędzia do profilowania MBQR do wykończenia wewnętrznych otworów w mini-tornowym obrabialni
Drow_Carbide_Boring_Tools_EN.pdf
Wykorzystanie węglowodorów
Obszar zastosowania:
MBQR jest narzędziem do wiercenia wewnętrznego i profilowania, szeroko stosowanym do wykończenia profilowania otworów wewnętrznych w mini-torniach.Jest szczególnie odpowiedni dla narzędzi maszynowych, takich jak przetwory CNC i centralizacje.
W przeciwieństwie do okrągłej łopatki MPR, MBQR posiada tylną konstrukcję nachyloną, co czyni ją kompatybilną z uchwytami precyzyjnych narzędzi.jego zaawansowane nanometrowe powłoki na ultrafińkim węglanu zwiększają zarówno gładkość powierzchni obróbki, jak i odporność na zużycie.
Szczegóły produktu--- MBQRProfilNarzędzie
- Materiał narzędzia:100% surowca wolframu.
- Użycie:Zaprojektowane do wewnętrznego wiercenia i obróbki obróbki obrotowej, nadające się do mini obrotowych CNC i podobnych maszyn.
- Twardość:HRA 91 ¢ 93.5
- Dokładność:± 0,005 mm
- Powierzchnia:Gładka, cienka powierzchnia powlekanego węglanu zapewnia doskonałe wykończenie powierzchni.
- Kluczowe różnice od MPR:a. Pochylenie tylnego końca, podczas gdy MPR posiada okrągłą łopatę.b. Różne opcje powlekania.c. Kompatybilność z różnymi uchwytami narzędzi.
- Kluczowe różnice od MBCR:Mniejszy kąt zanurzenia końcówki o 22° w porównaniu z 47° MBCR.
- Produkcja narzędzi:Nasze silne możliwości badawczo-rozwojowe i zaawansowane wyposażenie pozwalają nam konsekwentnie spełniać różnorodne wymagania.
Jeśli chodzi o gotowy produkt MBQR, szczegółowe informacje o produkcie następują:
| Nazwa marki: |
Wypłynąć |
| Numer modelu: |
Narzędzie profilowania MBQR |
| Zastosowane wsparcie: |
OEM, ODM, OBM. |
| Standardowy: |
ISO |
| Rodzaj produktu: |
Małe narzędzie do wiercenia węglem stałym |
| Materiał: |
Karbid wolframowy, 100% nowy materiał. |
| Powierzchnia: |
Należy zdefiniować, z powłoką lub bez niej, powłokę nano |
| Twardość: |
HRA 91-93.5 |
| Długość fletu |
20,0~35,0 mm |
| Kolor fletów: |
Brązowy, matowy. |
| Dokładność: |
± 0,005 mm |
| Średnica ramy: |
4.0 ~ 7.0 mm |
| Rodzaj szynki |
nachylenie tylnego końca |
| Wskazówka: |
R0.03-R0.20 |
| Głównie różnica w stosunku do MPR: |
a.Zachód nagięty, podczas gdy MPR jest okrągły.
b.Różne powłoki.
c. nadaje się do różnych uchwytów narzędzi. |
| Zamówienie na próbkę: |
Akceptacja |
| Użycie: |
Pozostałe urządzenia, z wyłączeniem tych objętych pozycją 8471 |
| Materiał obróbki: |
Stali, stali nierdzewnej, żeliwa itp. |
| Rodzaj obróbki: |
Półwykończenie/wykończenie |
Charakterystyka produktu:
-
Brak konieczności ponownej kalibracji: wyeliminowanie konieczności ponownej kalibracji narzędzi, zmniejszenie kosztów czasowych i poprawa wydajności.
-
Projekt narzędzia do nudy: Narzędzie do wiercenia jest zintegrowane, a jego wyjątkowa konstrukcja fluta chip minimalizuje akumulację chipów, zwiększając wydajność przetwarzania.
-
Szlifowanie precyzyjne: Cały proces wykorzystuje pięcioosiowe urządzenie narzędziowe do precyzyjnego szlifowania, zapewniając wysoką dokładność kąta r końcówki narzędzia.Krawędź cięcia pozostaje gładka pod mikroskopem przy powiększeniu 500x.
-
Pojemność chłodzenia wewnętrznego: Układ z szczelinami po stronie nachylonego ogona, w połączeniu z centralnym rękawem odciągacza, umożliwia skuteczne chłodzenie wewnętrzne podczas obróbki.
-
Stabilne zaciski: Barki do wiercenia z węglem stałego są precyzyjnie ustawione w adapterze za pomocą szpilki lokalizującej, podczas gdy ustawione śruby zapewniają zwiększoną stabilność dla sztywnego zaciskania.
-
Łatwe wymiana narzędzia: Łatwo wymienić narzędzia tego samego typu za pomocą szpilki pozycyjnej, zachowując tę samą całkowitą długość przedłużenia.
Specyfikacja produktu:
| Model |
Minimalna średnica otworu obróbkowego ((mm) ΦA |
ΦD |
r |
L1 |
L2 |
F |
S |
JS25 |
AL25 |
| MBQR0406L02R003-D-(C) |
0.6 |
4 |
0.03 |
28 |
2 |
0.55 |
0.06 |
● |
● |
| MBQR0408L025R003-D-(C) |
0.8 |
4 |
0.03 |
28 |
2.5 |
0.75 |
0.08 |
● |
● |
| MBQR0410L04R005-D-(C) |
1.0 |
4 |
0.05 |
29 |
4 |
0.9 |
0.15 |
● |
● |
| MBQR0410L06R005-D-(C) |
1.0 |
4 |
0.05 |
31 |
6 |
0.9 |
0.15 |
● |
● |
| MBQR0412L04R005-D-(C) |
1.2 |
4 |
0.05 |
29 |
4 |
1.1 |
0.15 |
● |
● |
| MBQR0412L06R005-D-(C) |
1.2 |
4 |
0.05 |
31 |
6 |
1.1 |
0.15 |
● |
● |
| MBQR0415L05R005-D-(C) |
1.5 |
4 |
0.05 |
30 |
5 |
1.4 |
0.20 |
● |
● |
| MBQR0415L05R010-D-(C) |
1.5 |
4 |
0.10 |
30 |
5 |
1.4 |
0.20 |
● |
● |
| MBQR0415L08R005-D-(C) |
1. 5 |
4 |
0.05 |
33 |
8 |
1. 4 |
0.20 |
● |
● |
| MBQR0415L08R010-D-(C) |
1.5 |
4 |
0.10 |
33 |
8 |
1.4 |
0.20 |
● |
● |
| MBQR0418L05R005-D-(C) |
1.8 |
4 |
0.05 |
30 |
5 |
1.7 |
0.20 |
● |
● |
| MBQR0418L05R010-D-(C) |
1.8 |
4 |
0.10 |
30 |
5 |
1.7 |
0.20 |
● |
● |
| MBQR0418L09R005-D-(C) |
1.8 |
4 |
0.05 |
34 |
9 |
1.7 |
0.20 |
● |
● |
| MBQR0418L09R010-D-(C) |
1.8 |
4 |
0.10 |
34 |
9 |
1.7 |
0.20 |
● |
● |
| MBQR0421L06R005-D-(C) |
2.1 |
4 |
0.05 |
31 |
6 |
1.85 |
0.25 |
● |
● |
| MBQR0421L06R010-D-(C) |
2.1 |
4 |
0.10 |
31 |
6 |
1.85 |
0.25 |
● |
● |
| MBQR0421L10R005-D-(C) |
2.1 |
4 |
0.05 |
35 |
10 |
1.85 |
0.25 |
● |
● |
| MBQR0421L10R010-D-(C) |
2.1 |
4 |
0.10 |
35 |
10 |
1.85 |
0.25 |
● |
● |
| MBQR0426L08R005-D-(C) |
2.6 |
4 |
0.05 |
33 |
8 |
2.35 |
0.30 |
● |
● |
| MBQR0426L08R010-D-(C) |
2.6 |
4 |
0.10 |
33 |
8 |
2.35 |
0.30 |
● |
● |
| MBQR0426L08R015-D-(C) |
2.6 |
4 |
0.15 |
33 |
8 |
2.35 |
0.30 |
● |
● |
| MBQR0426L12R005-D-(C) |
2.6 |
4 |
0.05 |
37 |
12 |
2.35 |
0.30 |
● |
● |
| MBQR0426L12R010-D-(C) |
2.6 |
4 |
0.10 |
37 |
12 |
2.35 |
0.30 |
● |
● |
| MBQR0426L12R015-D-(C) |
2.6 |
4 |
0.15 |
37 |
12 |
2.35 |
0.30 |
● |
● |
| MBQR0431L10R005-D-(C) |
3.1 |
4 |
0.05 |
35 |
10 |
2.8 |
0.50 |
● |
● |
| MBQR0431L10R010-D-(C) |
3.1 |
4 |
0.10 |
35 |
10 |
2.8 |
0.50 |
● |
● |
MBQR0431L10R015-D-(C)
|
3.1 |
4 |
0.15 |
35 |
10 |
2.8 |
0.50 |
● |
● |
| MBQR0431L15R005-D-(C) |
3.1 |
4 |
0.05 |
40 |
15 |
2.8 |
0.50 |
● |
● |
| MBQR0431L15R010-D-(C) |
3.1 |
4 |
0.10 |
40 |
15 |
2.8 |
0.50 |
● |
● |
| MBQR0431L15R015-D-(C) |
3.1 |
4 |
0.15 |
40 |
15 |
2.8 |
0.50 |
● |
● |
| MBQR0441L12R005-D-(C) |
4.1 |
4 |
0.05 |
37 |
12 |
3.8 |
0.60 |
● |
● |
| MBQR0441L12R010-D-(C) |
4.1 |
4 |
0.10 |
37 |
12 |
3.8 |
0.60 |
● |
● |
| MBQR0441L12R020-D-(C) |
4.1 |
4 |
0.20 |
37 |
12 |
3.8 |
0.60 |
● |
● |
| MBQR0441L16R005-D-(C) |
4.1 |
4 |
0.05 |
41 |
16 |
3.8 |
0.60 |
● |
● |
| MBQR0441L16R010-D-(C) |
4.1 |
4 |
0.10 |
41 |
16 |
3.8 |
0.60 |
● |
● |
| MBQR0441L16R020-D-(C) |
4.1 |
4 |
0.20 |
41 |
16 |
3.8 |
0.60 |
● |
● |
| MBQR0441L20R005-D-(C) |
4.1 |
4 |
0.05 |
45 |
20 |
3.8 |
0.60 |
● |
● |
| MBQR0441L20R010-D-(C) |
4.1 |
4 |
0.10 |
45 |
20 |
3.8 |
0.60 |
● |
● |
| MBQR0441L20R020-D-(C) |
4.1 |
4 |
0.20 |
45 |
20 |
3.8 |
0.60 |
● |
● |
| MBQR0551L15R005-D-(C) |
5.1 |
5 |
0.05 |
40 |
15 |
4.8 |
0.80 |
● |
● |
| MBQR0551L15R010-D-(C) |
5.1 |
5 |
0.10 |
40 |
15 |
4.8 |
0.80 |
● |
● |
| MBQR0551L15R020-D-(C) |
5.1 |
5 |
0.20 |
40 |
15 |
4.8 |
0.80 |
● |
● |
| MBQR0551L20R005-D-(C) |
5.1 |
5 |
0.05 |
45 |
20 |
4.8 |
0.80 |
● |
● |
| MBQR0551L20R010-D-(C) |
5.1 |
5 |
0.10 |
45 |
20 |
4.8 |
0.80 |
● |
● |
| MBQR0551L20R020-D-(C) |
5.1 |
5 |
0.20 |
45 |
20 |
4.8 |
0.80 |
● |
● |
| MBQR0551L25R005-D-(C) |
5.1 |
5 |
0.05 |
50 |
25 |
4.8 |
0.80 |
● |
● |
| MBQR0551L25R010-D-(C) |
5.1 |
5 |
0.10 |
50 |
25 |
4.8 |
0.80 |
● |
● |
| MBQR0551L25R020-D-(C) |
5.1 |
5 |
0.20 |
50 |
25 |
4.8 |
0.80 |
● |
● |
| MBQR0661L15R005-D-(C) |
6. 1 |
6 |
0.05 |
40 |
15 |
5.8 |
1.00 |
● |
● |
| MBQR0661L15R010-D-(C) |
6.1 |
6 |
0.10 |
40 |
15 |
5.8 |
1.00 |
● |
● |
| MBQR0661L15R020-D-(C) |
6. 1 |
6 |
0.20 |
40 |
15 |
5.8 |
1. ,00 |
● |
● |
| MBQR0661L20R005-D-(C) |
6.1 |
6 |
0.05 |
45 |
20 |
5.8 |
1.00 |
● |
● |
| MBQR0661L20R010-D-(C) |
6. 1 |
6 |
0.10 |
45 |
20 |
5.8 |
1.00 |
● |
● |
| MBQR0661L20R020-D-(C) |
6.1 |
6 |
0.20 |
45 |
20 |
5.8 |
1.00 |
● |
● |
| MBQR0661L25R005-D-(C) |
6.1 |
6 |
0.05 |
50 |
25 |
5.8 |
1.00 |
● |
● |
| MBQR0661L25R010-D-(C) |
6.1 |
6 |
0.10 |
50 |
25 |
5.8 |
1.00 |
● |
● |
| MBQR0661L25R020-D-(C) |
6.1 |
6 |
0.20 |
50 |
25 |
5.8 |
1.00 |
● |
● |
| MBQR0661L 30R005-D-(C) |
6.1 |
6 |
0.05 |
55 |
30 |
5.8 |
1.00 |
● |
● |
| MBQR0661L 30R010-D-(C) |
6.1 |
6 |
0.10 |
55 |
30 |
5.8 |
1.00 |
● |
● |
| MBQR0661L30R020-D-(C) |
6.1 |
6 |
0.20 |
55 |
30 |
5.8 |
1.00 |
● |
● |
| MBQR0771L25R010-D-(C) |
7.1 |
7 |
0.10 |
54 |
25 |
6.8 |
1.20 |
● |
● |
| MBQR0771L25R020-D-(C) |
7.1 |
7 |
0.20 |
54 |
25 |
6.8 |
1.20 |
● |
● |
| MBQR0771L35R010-D-(C) |
7.1 |
7 |
0.10 |
64 |
35 |
6.8 |
1.20 |
● |
● |
| MBQR0771L35R020-D-(C) |
7.1 |
7 |
0.20 |
64 |
35 |
6.8 |
1.20 |
● |
● |
| ●:W magazynie (C): Wsparcie dostosowania wewnętrznego płynu chłodzącego JS25,AL25: kod powłoki |
Dlaczego wybrać nas:
-
Innowacje techniczne: Złożone powierzchnie i funkcjonalne struktury mogą być szybko tworzone przy zachowaniu dokładności.
-
Prędkość przetwarzania: Krótkie cykle produkcyjne i szybkie terminy dostawy zapewniają, że nieustannie dotrzymujemy terminów.
-
Jakość produktu: Gwarantuje się wysoką jakość, z dokładnością do 0,002-0,001 mm.
-
System poufności: Nasze trzystopniowe środki poufności chronią Państwa informacje, zapewniając większą pewność podczas procesu sprawdzania.
-
W pełni wyposażonyPosiadamy doskonałe możliwości przetwarzania, wiele linii produkcyjnych, zaawansowane urządzenia i profesjonalne zakłady wspierające.
-
Efektywność kosztowa: Dzięki rozsądnej konstrukcji i wyborowi materiałów możemy oferować konkurencyjne ceny, dzięki czemu można uzyskać korzystniejsze ceny za produkty o tej samej jakości.
Kontrola jakości
1.Wykrycie projektorów
2.ZOLLER wykrycie
3- Szwajcarski krawędź.
4Niemiecki proces wykrywania różnic
5.Wykrycie pasywacji krawędzi
6.Słup bez rdzenia
Częste pytania
P1: Czy produkujecie specjalne narzędzia do cięcia?
A: Tak, specjalizujemy się w tworzeniu niestandardowych cięć i przekształceniu najbardziej złożonych pomysłów w rzeczywistość.Narzędzia produkowane przez nas są zaprojektowane i dostosowane do różnych wymagających zastosowań i różnych materiałów!
Q2: Czy akceptujesz niską objętość zamówienia na próbki?
O: Tak, mamy. Dla zamówienia próbki, MOQ jeden kawałek jest akceptowany, a czas prowadzenia próbki to 2-3 dni. Może być negocjowany dla specjalnych wymagań.
P3:Jeśli chcemy współpracować z Państwem, czy możliwe jest zachowanie poufności?
A: Oczywiście, wszystkie Twoje informacje, w tym informacje o firmie, rysunki, szczegóły PO zostaną zachowane w tajemnicy, możemy podpisać NDA jeśli chcesz (umowa o nieujawnieniu).
P4: Jakie są warunki płatności?
T / T 30% depozytu i 70% salda przed dostawą. Pokażemy ci zdjęcia produktów i pakietów, zanim zapłacisz saldo.
Q5A co z paczką?
Odp.: Do pakowania naszych produktów używamy plastikowych pudełek, a wypełniony plastik jest odporny na wstrząsy i transportowany w kartonach.
P6: WGdzie jesteśmy?
Odpowiedź: Mamy siedzibę w prowincji Guangdong w Chinach, rozpoczynamy od 2010 roku, sprzedajemy do Europy Zachodniej ((10.00%), Ameryki Północnej ((20.00%), Europy Wschodniej ((20.00%), Azji Południowo-Wschodniej ((40.00%), Afryki ((10.00%).W naszej fabryce pracuje około 51-100 osób..
Q7Czy możesz wysłać produkty do naszego spedycy w Chinach?
A: Tak, jeśli masz spedycję w Chinach, z przyjemnością wyślemy ci produkty.
